準２級 表計算(Excel)
２．グラフの使用・編集ができる
３. 複合グラフの説明と作成ができる
今回は、「３. 複合グラフの説明と作成ができる」を解説していきます。
下の図は、前回の「３.複合グラフの説明と作成ができる」と同じデータをもとに作成した棒グラフです。ここでは、「第２数値軸」がついていないので、設定していきます。

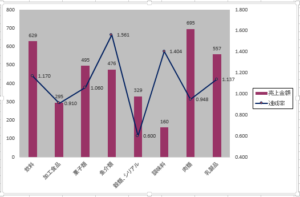

複合グラフは、棒グラフと折れ線グラフのように、異なる種類のグラフを同じウィンドウの中に表示したものです。
複合グラフ
それでは、元の表から上の図のような複合グラフを作ってみましょう。

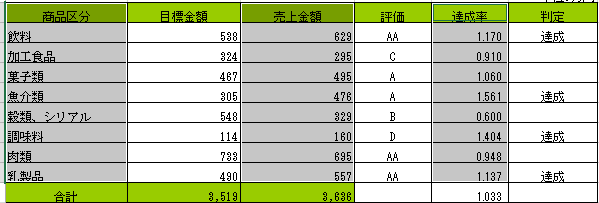

複合グラフ-表

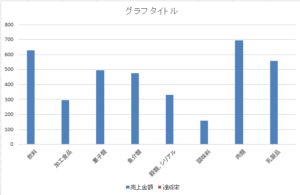

上の図は、「CTRL」キーを押しながら、「商品区分」「売上金額」「達成率」を選択したところです。メニューの「挿入」タブの中の「グラフ」グループの「縦棒グラフの挿入」を選択し、「集合縦棒」ボタンをクリックします。
複合グラフ-01
次にグラフタイトルと目盛線をなくし、データラベルを外側に設定し、凡例を右に変更します。
更に、プロットエリアの背景色を「白、背景１、黒+基本色 25％」に設定します。

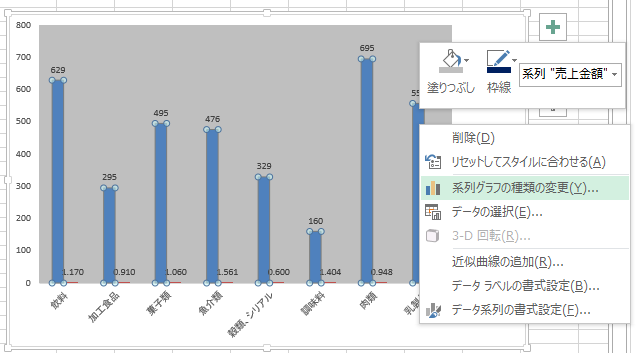

ここで、棒グラフをクリックし、右クリックから、「系列グラフの種類の変更」を選択します。
複合グラフ-02

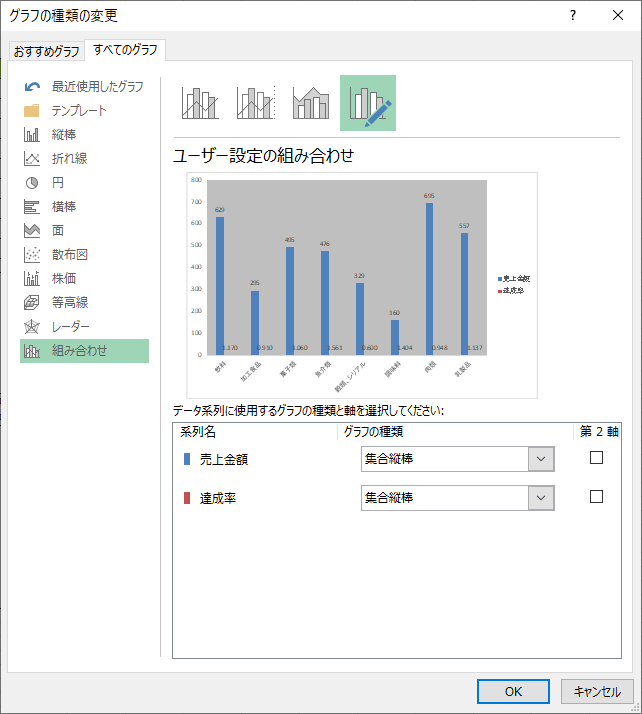

ここで、系列名「達成率」の右側にあるリストボックスから、「マーカー付き折れ線グラフ」を選択し、「第２軸」のチェックボックスにチェックを入れて、「OK」ボタンをクリックします。
複合グラフ-03
これで、複合グラフは、完成です。もともとのサンプルとは少し違うので、もう少し変形します。
複合グラフ-04
凡例に枠線があるので、凡例を選択し、枠線を設定します。
また、折れ線グラフの軸の最小値が0.4になっているので、変更します。
最後に、棒グラフと折れ線グラフの色を変えて、完成です。
複合グラフ-05
上の図は、折れ線グラフと棒グラフの複合グラフになっています。
次回は、「４.第２数値軸を設定できる」について解説していきます。
